PARTE I:

|_1. Nagios.

|_ _1.1.       ¿Qué es Nagios y para qué sirve?

|_ _1.2.       Implementación y configuración de Nagios-Core

|_ _1.3.       Nagios-Plugins. 9

|_2. PNP4nagios.

|_ _2.1.       ¿Qué es PNP4nagios?

|_ _2.2.       Implementación y configuración de PNP4nagios

|_3. Check_MK.

|_ _3.1.       ¿Qué es Check_MK?

|_ _3.2.       Implementación y configuración de Check_MK

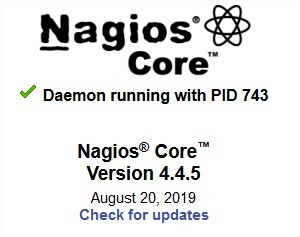

|_4. Actualización de Nagios

|_5. Agregando íconos a Nagios y Check_MK

1.  Nagios

1.1.      ¿Qué es Nagios y para qué sirve?

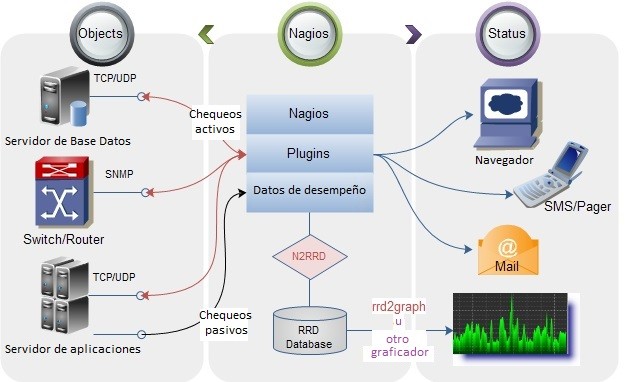

Nagios es un sistema de monitorización de redes de código abierto ampliamente utilizado, que vigila los equipos (hardware) y servicios que se especifiquen, alertando cuando el comportamiento de los mismos no sea el deseado. Entre sus características principales figuran la monitorización de servicios de red (SMTP, POP3, HTTP, SNMP, etc.), la monitorización de los recursos de sistemas hardware (carga del procesador, uso de los discos, memoria, estado de los puertos, etc.), independencia de sistemas operativos, posibilidad de monitorización remota mediante túneles SSL cifrados o SSH, y la posibilidad de programar plugins específicos para nuevos sistemas.

Aclarar aquí que el término servicio se usa muy libremente en Nagios y puede referirse a servicios que corren en un host (POP, SMTP, HTTP…) o a algún otro tipo de métrica asociada a un host (respuesta a un ping, número de usuarios logueados en el sistema, espacio libre en un disco…). También nos permite mapear la red, siempre que cada uno de los hosts tengan configurado el cliente que le envíe su información al servidor nagios.

1.2.      Implementación y configuración de Nagios-Core

En “nagios-debian9”:

Creamos un directorio donde se encontrarán todos los instaladores para el nagios:

mkdir -p /opt/instaladores

Instalando paquetes necesarios:

apt-get install build-essential apache2 php7.0 make gcc g++ sudo libgd2-xpm-dev libpng16-16 libgd-tools libpng-dev zip snmp snmpd

Activar módulo «rewrite» de apache (lo usará posteriormente «pnp4nagios» y módulo “cgi”:

a2enmod rewrite
a2enmod cgi

Reiniciando apache para activar los módulos recién habilitados:

service apache2 restart

Creando un usuario y grupo para nagios:

useradd -m -s /bin/bash nagios
passwd nagios

#=========================================================================
NOTA: password: «nagios»
#=========================================================================

groupadd nagcmd
usermod -a -G nagcmd nagios
usermod -a -G nagcmd www-data

Preparamos la instalación de nagios:

cd /opt/instaladores
wget http://www.mediafire.com/file/zs3eypip56e2niz/nagios-4.4.4.tar.gz/file
tar -xzvf nagios-4.4.4.tar.gz
cd nagios-4.4.4
./configure --with-command-group=nagcmd --with-httpd-conf=/etc/apache2/sites-enabled --sysconfdir=/etc/nagios

Al finalizar debe devolver algo como esto:

*** Configuration summary for nagios 4.4.4 2019-07-29 ***:

General Options:
-------------------------
          Nagios executable: nagios
          Nagios user/group: nagios,nagios
          Command user/group: nagios,nagcmd
          Event Broker: yes
          Install ${prefix}: /usr/local/nagios
          Install ${includedir}: /usr/local/nagios/include/nagios
          Lock file: /run/nagios.lock
          Check result directory: /usr/local/nagios/var/spool/checkresults
          Init directory: /lib/systemd/system
          Apache conf.d directory: /etc/apache2/sites-enabled
          Mail program: /bin/mail
          Host OS: linux-gnu
          IOBroker Method: epoll

Web Interface Options:
------------------------
          HTML URL: http://localhost/nagios/
          CGI URL: http://localhost/nagios/cgi-bin/

Traceroute (used by WAP): /usr/sbin/traceroute

Review the options above for accuracy. If they look okay,
type 'make all' to compile the main program and CGIs.

Compilamos e instalamos nagios:

make all
make install
make install-init
make install-commandmode
make install-config
make install-webconf
make install-exfoliation
make install-daemoninit

Establecemos password para usuario “nagiosadmin”:

htpasswd -c /etc/nagios/htpasswd.users nagiosadmin

#=========================================================================
NOTA: password: «nagiosadmin»
#=========================================================================

Reiniciamos apache:

service apache2 restart

Verificando que no existan errores en la configuración del Nagios:

/usr/local/nagios/bin/nagios -v /etc/nagios/nagios.cfg

Debe devolver lo siguiente si todo está en orden:

Nagios Core 4.4.4
Copyright (c) 2009-present Nagios Core Development Team and Community Contributors
Copyright (c) 1999-2009 Ethan Galstad
Last Modified: 2019-07-29
License: GPL

Website: https://www.nagios.org
Reading configuration data...
   Read main config file okay...
   Read object config files okay...

Running pre-flight check on configuration data...

Checking objects...
       Checked 8 services.
       Checked 1 hosts.
       Checked 1 host groups.
       Checked 0 service groups.
       Checked 1 contacts.
       Checked 1 contact groups.
       Checked 24 commands.
       Checked 5 time periods.
       Checked 0 host escalations.
       Checked 0 service escalations.
Checking for circular paths...
       Checked 1 hosts
       Checked 0 service dependencies
       Checked 0 host dependencies
       Checked 5 timeperiods
       Checking global event handlers...
       Checking obsessive compulsive processor commands...
       Checking misc settings...

Total Warnings: 0
Total Errors: 0

Things look okay - No serious problems were detected during the pre-flight check

Iniciando nagios:

systemctl start nagios.service

1.3. Nagios-Plugins

El siguiente procedimiento servirá para todos los host Linux, tanto el servidor nagios como los hosts a monitorizar.

En todos los host Linux:

Prerrequisitos:

apt-get install snmp snmpd

Preparamos la instalación de nagios-plugins:

cd /opt/instaladores
wget https://nagios-plugins.org/download/nagios-plugins-2.2.1.tar.gz
tar -xzvf nagios-plugins-2.2.1.tar.gz
cd nagios-plugins-2.2.1
./configure

Compilamos e instalamos nagios-plugins:

make
make install

En “nagios-debian9”:

Reiniciamos nagios:

systemctl restart nagios.service

Accedemos a la web del nagios-core:

http://192.168.100.3/nagios/

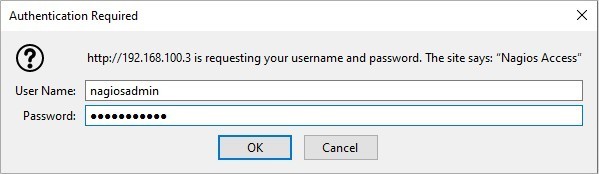

Nos pedirá autenticación para acceder a la web del nagios:

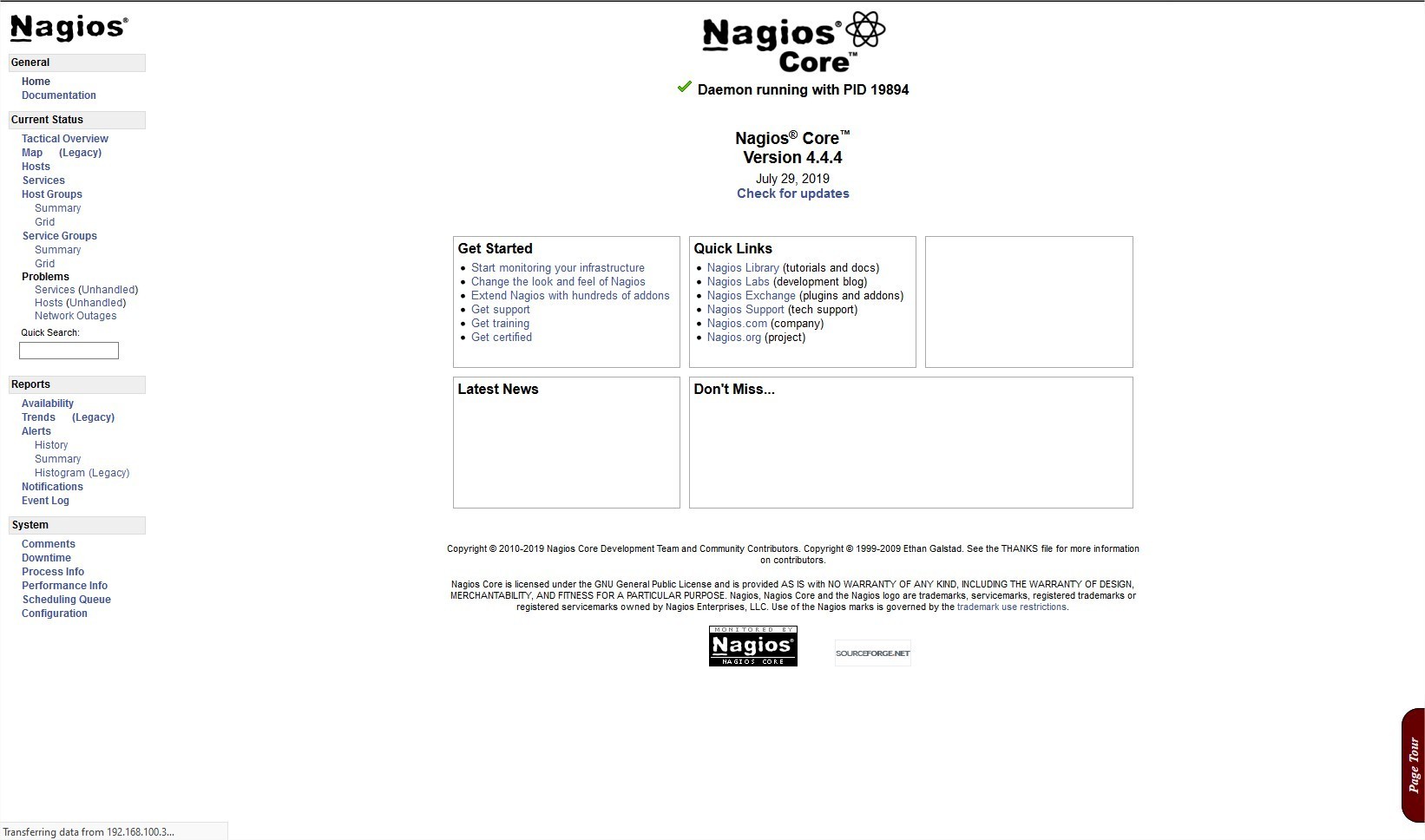

Una vez autenticados nos saldrá el menú principal de nagios-core:

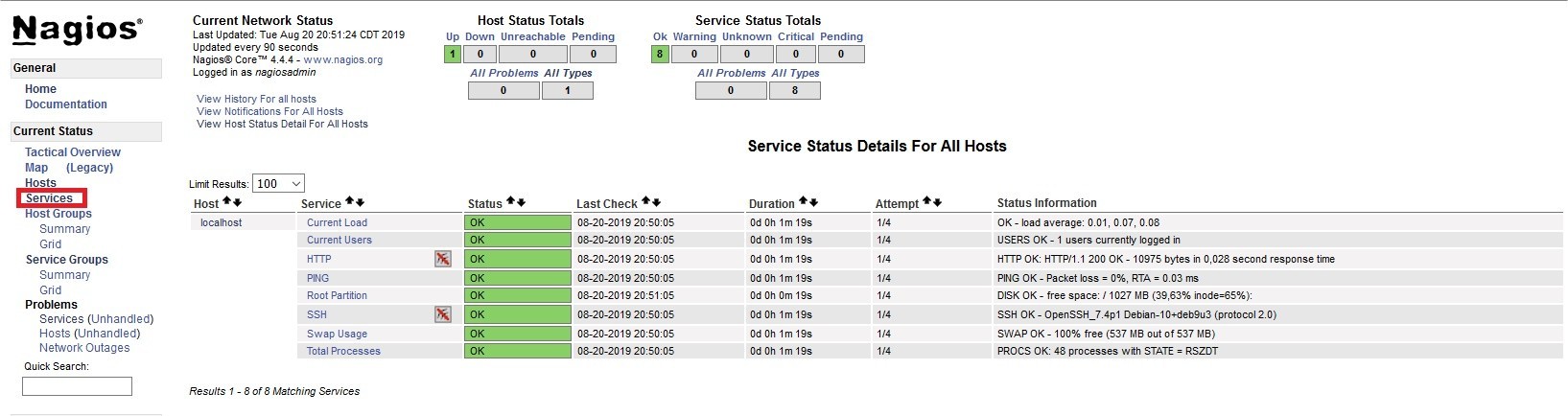

En los servicios, deberá aparecernos al rato, todos los chequeos de “localhost” en estado “OK”:

2.  PNP4nagios

2.1.      ¿Qué es PNP4nagios?

Pnp4nagios es un módulo para Nagios que analiza los datos de rendimiento de los servicios que tengamos implementados en cada host, almacena automáticamente los datos en bases de datos RRD (bases de datos Round Robin). Te muestra en forma de gráficos cada servicio de cada host de diferentes periodos de tiempo. Es un módulo oportuno para los administradores de redes, ya que tienes un buen control administrativo de todos los servicios de diferentes periodos de tiempo, pudiendo hacer comparativas de calidad entre los mismos servicios en diferentes períodos de tiempo entre otras opciones que desee el administrador.

2.2. Implementación y configuración de PNP4nagios

En “nagios-debian9”:

Instalando paquetes necesarios:

apt-get install php7.0-gd php7.0-xml librrds-perl rrdtool

Preparamos la instalación de pnp4nagios:

cd /opt/instaladores
wget http://www.mediafire.com/file/6vpcy9lz95wua1q/pnp4nagios-0.6.26.tar.gz/file
tar -xzvf pnp4nagios-0.6.26.tar.gz
cd pnp4nagios-0.6.26
./configure --with-httpd-conf=/etc/apache2/sites-enabled --sysconfdir=/etc/pnp4nagios --with-base-url=/site01/pnp4nagios

Compilamos e instalamos pnp4nagios:

make all
make fullinstall

Al finalizar, debe devolver algo como esto:

*** Configuration summary for pnp4nagios-0.6.26 2017-08-21 ***

  General Options:
  ------------------------- -------------------
  Nagios user/group: nagios nagios
  Install directory: /usr/local/pnp4nagios
  HTML Dir: /usr/local/pnp4nagios/share
  Config Dir: /etc/pnp4nagios
  Location of rrdtool binary: /usr/bin/rrdtool Version 1.6.0
  RRDs Perl Modules: FOUND (Version 1.5001)
  RRD Files stored in: /usr/local/pnp4nagios/var/perfdata
  process_perfdata.pl Logfile: /usr/local/pnp4nagios/var/perfdata.log
  Perfdata files (NPCD) stored in: /usr/local/pnp4nagios/var/spool

  Web Interface Options:
  ------------------------- -------------------
  HTML URL: http://localhost/site01/pnp4nagios
  Apache Config File: /etc/apache2/sites-enabled/pnp4nagios.conf

*** Main program, Scripts and HTML files installed ***

Enjoy.

Editamos el fichero «/etc/apache2/sites-enabled/pnp4nagios.conf»:

nano /etc/apache2/sites-enabled/pnp4nagios.conf

Cambiamos a la ruta correcta del fichero de autenticación de apache:

AuthUserFile /etc/nagios/htpasswd.users

Reiniciamos apache:

service apache2 restart

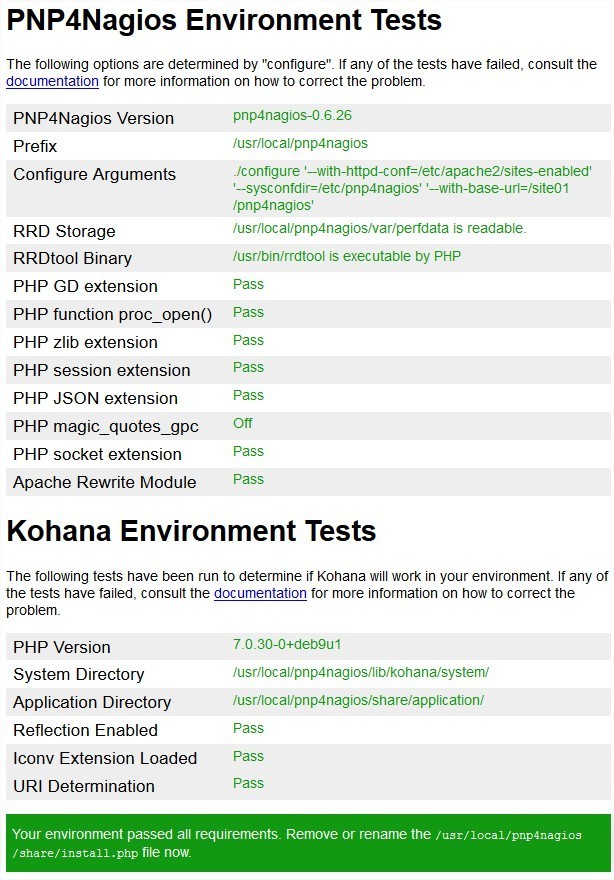

Al acceder por primera vez a la web del pnp4nagios se activará una verificación de nuestra instalación:

http://192.168.100.3/site01/pnp4nagios/

Renombramos el fichero «/usr/local/pnp4nagios/share/install.php», para quitar la verificación anterior y poder acceder a la web del pnp4nagios:

mv /usr/local/pnp4nagios/share/install.php /usr/local/pnp4nagios/share/install.php.save

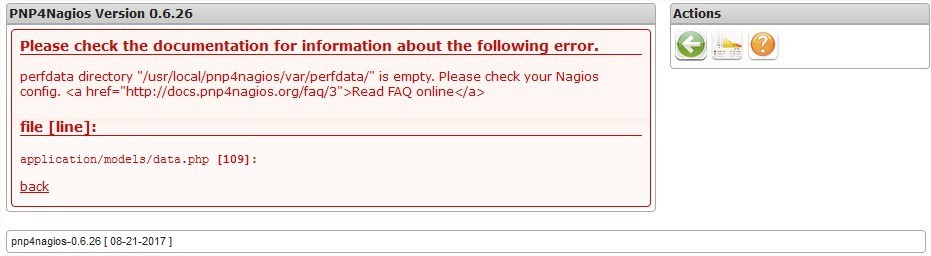

Al recargar la página nuevamente obtendremos el siguiente error:

En este punto de la configuración es normal. Aún necesitamos realizar unos cambios en la configuración final.
Abrir el fichero «/opt/instaladores/pnp4nagios-0.6.26/sample-config/nagios.cfg-sample»:

nano sample-config/nagios.cfg-sample

Copiamos el siguiente fragmento:

#
# Bulk / NPCD mode
#

process_performance_data=1

# *** the template definition differs from the one in the original nagios.cfg
#
service_perfdata_file=/usr/local/pnp4nagios/var/service-perfdata
service_perfdata_file_template=DATATYPE::SERVICEPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tSERVICEDESC::$SERVICEDESC$\tSERVICEPERFDATA::$SERVICEPERFDATA$\tSERVICECHECKCOMMAND::$SERVICECHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTA$
service_perfdata_file_mode=a
service_perfdata_file_processing_interval=15
service_perfdata_file_processing_command=process-service-perfdata-file

# *** the template definition differs from the one in the original nagios.cfg
#
host_perfdata_file=/usr/local/pnp4nagios/var/host-perfdata
host_perfdata_file_template=DATATYPE::HOSTPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tHOSTPERFDATA::$HOSTPERFDATA$\tHOSTCHECKCOMMAND::$HOSTCHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$
host_perfdata_file_mode=a
host_perfdata_file_processing_interval=15
host_perfdata_file_processing_command=process-host-perfdata-file

El fragmento anterior lo pegamos al final del fichero «/etc/nagios/nagios.cfg».

Abrir el fichero «/opt/instaladores/pnp4nagios-0.6.26/misccommands.cfg-sample»:

nano sample-config/misccommands.cfg-sample

Copiar solo el siguiente fragmento:

#
# Bulk with NPCD mode
#
#define command {
# command_name process-service-perfdata-file
# command_line /bin/mv /usr/local/pnp4nagios/var/service-perfdata /usr/local/pnp4nagios/var/spool/service-perfdata.$TIMET$
#}

#define command {
# command_name process-host-perfdata-file
# command_line /bin/mv /usr/local/pnp4nagios/var/host-perfdata /usr/local/pnp4nagios/var/spool/host-perfdata.$TIMET$
#}

Pegar el fragmento anterior al final del fichero «/etc/nagios/objects/commands.cfg».

Descomentamos las líneas que vamos a agregar, quedando de la siguiente manera en el fichero indicado:

#
# Bulk with NPCD mode
#
define command {
command_name process-service-perfdata-file
command_line /bin/mv /usr/local/pnp4nagios/var/service-perfdata /usr/local/pnp4nagios/var/spool/service-perfdata.$TIMET$
}

define command {
command_name process-host-perfdata-file
command_line /bin/mv /usr/local/pnp4nagios/var/host-perfdata /usr/local/pnp4nagios/var/spool/host-perfdata.$TIMET$
}

Habilitamos e iniciamos el demonio npcd:

systemctl daemon-reload
systemctl start npcd.service

Creamos un script para que el demonio inicie con el sistema:

mkdir -p /config/scripts
nano /config/scripts/nagios.startup.sh

Agregamos los siguiente:

#!/bin/sh

#---------------------------------------------------------------------
# Este es un script que es llamado desde el cron para que inicie con el sistema.
# Con este script se automatiza el inicio de algunos servicios.
#---------------------------------------------------------------------

systemctl start npcd.service

Damos permisos de ejecución al script:

chmod +x /config/scripts/nagios.startup.sh

Configuramos el cron para que el script se ejecute al iniciar el sistema:

crontab -e

Dentro agregamos lo siguiente:

###########
# LEYENDA #
###########

# "m": minutos (0-59)
# "h": horas (0-23)
# "dow": dia de la semana (0-6)
# "dom": dia del mes (1-28/1-30/1-31)
# "mon": mes (1-12)
# "*": cualquiera
# ",": separa valores dentro de la misma variable (0,5,10)
# "-": define rangos dentro de la misma variable (0-5)
# <m> <h> <dom> <mon> <dow> <directorio del script>

##########
# NAGIOS #
##########

# Inicio automatico del script para postconfiguraciones
@reboot /config/scripts/nagios.startup.sh

Reiniciamos el servidor:

reboot

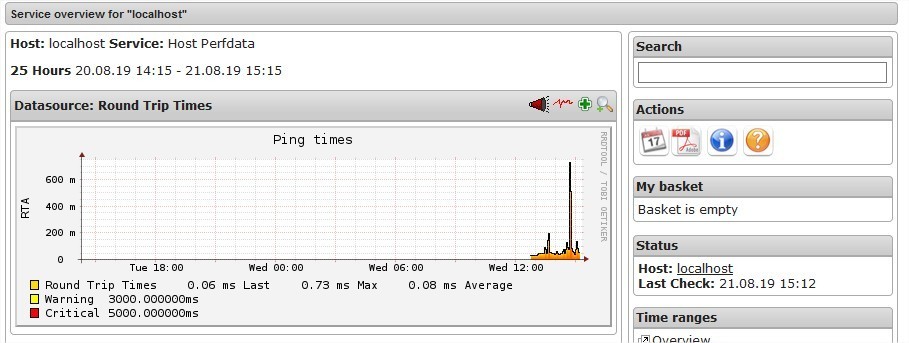

Al recargar la web de pnp4nagios, pasado un tiempo, nos saldrán las gráficas para localhost (único host configurado por el momento en nagios). Cuando se tengan más registros, mostrará el que le corresponda por orden alfabético (luego pueden buscarse en la barra de búsqueda los demás hosts):

3.  Check_MK

3.1.      ¿Qué es Check_MK?

Es un software libre desarrollado para monitorización de infraestructura de redes y servicios. En sus inicios surge como un agregado de Nagios para dotarle una mejora visual al chequeo de sus monitoreos. Actualmente presenta un desarrollo propio en tres ediciones, disponibles para varias plataformas de software libre. En este tutorial lo configuraremos como un agregado de nagios.

3.2. Implementación y configuración de Check_MK

En “nagios-debian9”:

Instalando paquetes necesarios:

apt-get install libapache2-mod-python sudo

Instalando check_mk-1.2.4p3:

#=======================================================================
NOTA: para compilar el check_mk necesitaremos al menos 1024MB de RAM. Si no es así podremos obtener un error del tipo: “g++: internal compiler error: Killed (program cc1plus)”.
#=======================================================================

cd /opt/instaladores
wget http://www.mediafire.com/file/rka9tk7d0r1pfnv/check_mk-1.2.4p3.tar.gz/file
tar -xzvf check_mk-1.2.4p3.tar.gz
cd check_mk-1.2.4p3
./setup.sh

#=======================================================================
NOTA: Las opciones que se tienen que cambiar, son las siguientes:
• Nagios command pipe: /usr/local/nagios/var/rw/nagios.cmd
• URL Prefix for Web addons: /site01/
• Apache config dir: /etc/apache2/sites-enabled
• Install Event Console: yes
#=======================================================================

Antes de lanzar la instalación, debería quedar configurada la instalación de la siguiente forma:

You have chosen the following directories:

Executable programs             /usr/bin
Check_MK configuration          /etc/check_mk
Check_MK software               /usr/share/check_mk
documentation                   /usr/share/doc/check_mk
check manuals                   /usr/share/doc/check_mk/checks
working directory of check_mk   /var/lib/check_mk
extensions for agents           /usr/lib/check_mk_agent
configuration dir for agents    /etc/check_mk
Name of Nagios user nagios
User of Apache process www-data
Common group of Nagios+Apache   nagcmd
Nagios binary                   /usr/local/nagios/bin/nagios
Nagios main configuration file  /etc/nagios/nagios.cfg
Nagios object directory         /etc/nagios/check_mk.d
Nagios startskript              /etc/init.d/nagios
Nagios command pipe             /usr/local/nagios/var/rw/nagios.cmd
Check results directory         /usr/local/nagios/var/spool/checkresults
Nagios status file              /usr/local/nagios/var/status.dat
Path to check_icmp              /usr/local/nagios/libexec/check_icmp
URL Prefix for Web addons       /site01/
Apache config dir               /etc/apache2/sites-enabled
HTTP authentication file        /etc/nagios/htpasswd.users
HTTP AuthName                   Nagios Access
PNP4Nagios templates            /usr/share/check_mk/pnp-templates
RRD files                       /var/lib/nagios/rrd
rrdcached socket                /tmp/rrdcached.sock
compile livestatus module       yes
Nagios / Icinga version         4.4.4
check_mk's binary modules       /usr/lib/check_mk
Unix socket for Livestatus      /usr/local/nagios/var/rw/live
Backends for other systems      /usr/share/check_mk/livestatus
Install Event Console           yes
working directory of mkeventd   /var/lib/mkeventd

Presionamos “y” y esperamos a que termine la instalación. Puede demorar unos minutos. Al finalizar, debe devolver lo siguiente:

Proceed with installation (y/n)? y
(Compiling MK Livestatus.......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................)
(Compiling Event Console binaries.................................................................................)
Installation completed successfully.
Please restart Nagios and Apache in order to update/active check_mk's web pages.

You can access the new Multisite GUI at http://localhost/site01/check_mk/

Creamos un enlace simbólico para check_mk en apache:

ln -s /etc/apache2/sites-enabled/zzz_check_mk.conf /etc/apache2/sites-available/zzz_check_mk.conf

Reiniciamos apache:

service apache2 restart

Habilitamos e iniciamos el demonio mkeventd:

systemctl daemon-reload
systemctl start mkeventd.service

Reiniciamos el servidor:

service nagios restart

Una vez finalizada la instalación verificamos que la misma añadió las siguientes líneas al final del fichero: «/etc/nagios/nagios.cfg» (por defecto debería poder hacerlo):

.
.
.
# Load Livestatus Module
broker_module=/usr/lib/check_mk/livestatus.o /usr/local/nagios/var/rw/live
event_broker_options=-1
# added by setup.sh of check_mk
cfg_dir=/etc/nagios/check_mk.d

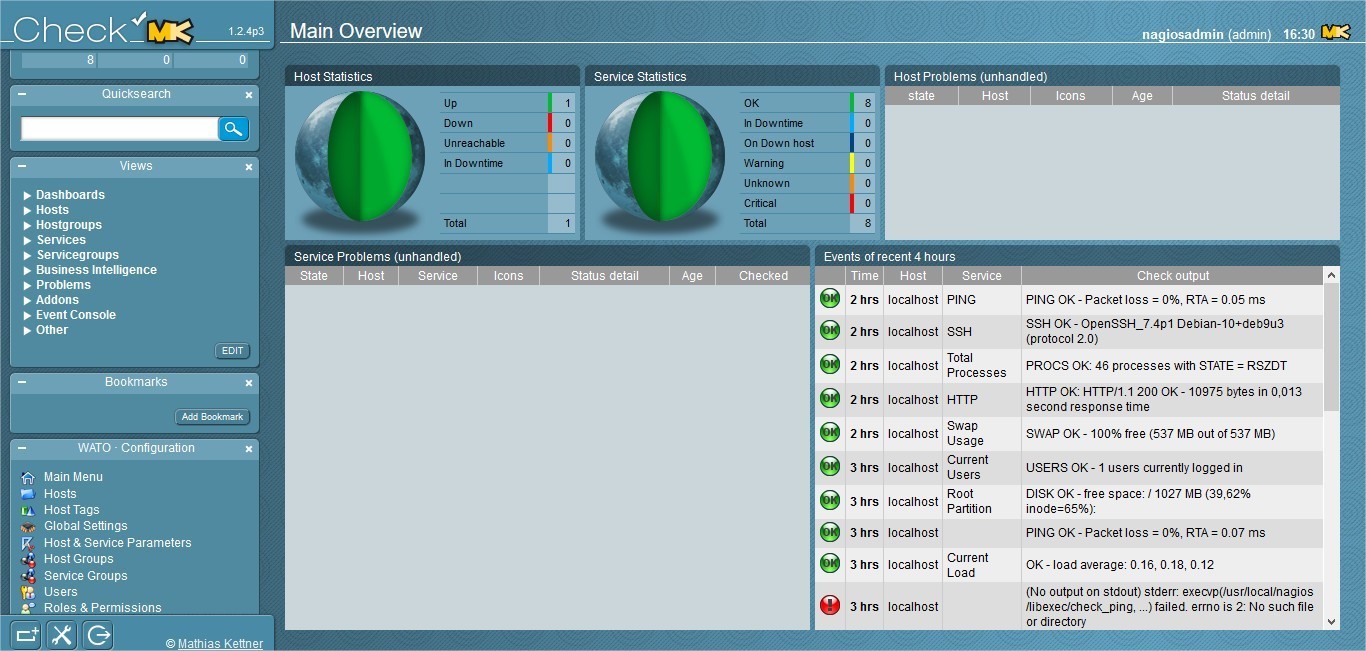

Accedemos a la web de check_mk:

http://192.168.100.3/site01/check_mk

Editamos el script de inicio de demonios de nagios, creado anteriormente:

nano /config/scripts/nagios.startup.sh

Agregamos el inicio del demonio “mkeventd” al script:

systemctl start mkeventd.service

4. Actualización de Nagios

En “nagios-debian9”:

En este tutorial hemos explicado cómo instalar nagios-core-4.4.4, sin embargo, las actualizaciones estables traen arreglos a bugs encontrados y se recomienda tener siempre actualizado el programa. En este apartado les explicaré, con unos sencillos pasos, cómo actualizar a la última versión estable, al término de esta guía, para que no tengan que compilar todo desde cero.

Detenemos el servicio de Nagios:

systemctl stop nagios.service

Procedemos a obtener el paquete de instalación:

cd /opt/instaladores
wget https://github.com/NagiosEnterprises/nagioscore/archive/nagios-4.4.5.tar.gz
tar -xzvf nagios-4.4.5.tar.gz
cd nagios-4.4.5

Preparamos su instalación, compilamos e instalamos:

./configure --with-command-group=nagcmd --with-httpd-conf=/etc/apache2/sites-enabled --sysconfdir=/etc/nagios
make all
make install
make install-daemoninit

Iniciamos el servicio de nagios:

systemctl start nagios.service

Comprobamos la versión:

/usr/local/nagios/bin/nagios -V

Deberá devolver algo como esto:

Nagios Core 4.4.5
Copyright (c) 2009-present Nagios Core Development Team and Community Contributors
Copyright (c) 1999-2009 Ethan Galstad
Last Modified: 2019-08-20
License: GPL
.
.
.

Con esto hecho tenemos listo nuestro Nagios, actualizado a su última versión y sin perder nuestras configuraciones previas. Si accedemos a la web podremos ratificar esto:

5. Agregando íconos a Nagios y Check_MK

En “nagios-debian9”:

Si desea agregar otras imágenes al catálogo de nagios, debe ubicarlas en el mismo directorio y con los mismos permisos para el usuario y grupo “nagios”.
Listando el catálogo de imágenes de nagios:

ls -l /usr/local/nagios/share/images/logos

A continuación, les dejo un enlace para descargar el logo de Windows10 que me he creado para los servidores o estaciones que se monitoricen con este sistema operativo, ya que en los logos por defecto de nagios sólo viene el de Windows 98.

cd /usr/local/nagios/share/images/logos/
wget http://www.mediafire.com/file/jx8ifbs28te0qv4/my-logos.zip/file
unzip my-logos.zip
chown nagios:nagios nagios-logo.png
chown nagios:nagios windows10-logo.png
chown nagios:nagios fw.png
chown nagios:nagios pve-logo.png

Copiamos los íconos del directorio «/usr/local/nagios/share/images/logos» y los pegamos en «/usr/share/check_mk/web/htdocs/images/icons»:

cp /usr/local/nagios/share/images/logos/* /usr/share/check_mk/web/htdocs/images/icons
